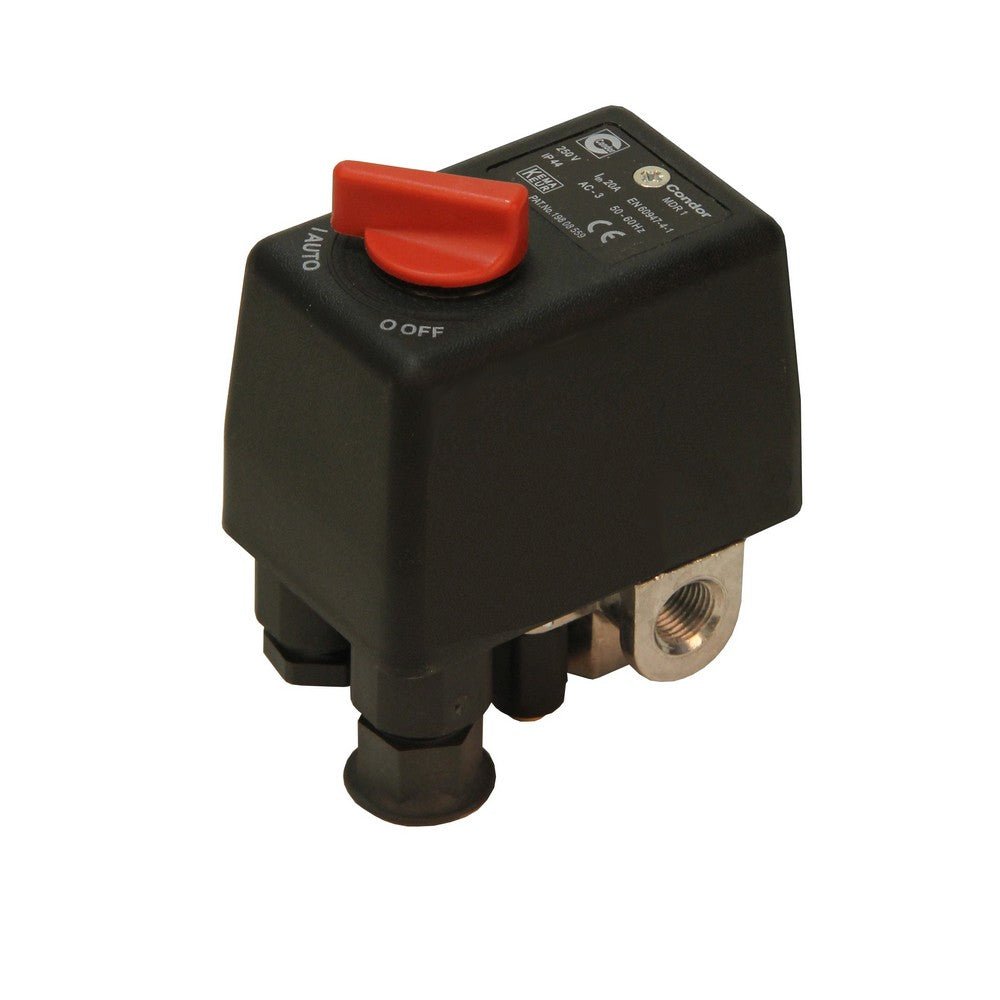

Pressostat MDR1-11

Aansluitvarianten Condor MDR 1/11 drukschakelaar

Bij de MDR 1/11 bepaalt de codering hoe de onderkant van de drukschakelaar eruitziet. De letter G staat voor een enkele aansluiting, terwijl F4 staat voor een 4-weg flens (een aansluitblok met in totaal 4 poorten). Met zo'n F4-flens kun je naast de tankaansluiting ook direct een manometer, veiligheidsventiel oder extra plug op de schakelaar monteren.

G1/4" (Standaard enkele poort)

• Aantal poorten: Slechts 1 aansluiting aan de onderkant.
• Maat: G1/4" binnendraad (~11,5 mm binnendiameter).
• Toepassing: Directe montage op een leiding of ketel, zonder dat er extra accessoires op de schakelaar zelf gemonteerd hoeven te worden.

F4 1/4" (4-weg flens klein)

• Aantal poorten: 4 aansluitingen in totaal.
• Maten: Zowel de hoofdaansluiting aan de onderkant als de 3 zijuitgangen zijn uitgevoerd in G1/4" binnendraad.
• Toepassing: De meest gebruikte variant op standaard werkplaatscompressoren.

F4 3/8" (4-weg flens middel)

• Aantal poorten: 4 aansluitingen in totaal.
• Maten: De hoofdaansluiting aan de onderkant is groter, namelijk G3/8" binnendraad (~15 mm binnendiameter). De 3 zijuitgangen zijn G1/4" binnendraad.
• Toepassing: Voor installaties waarbij de hoofdaansluiting naar de tank dikker is, maar de accessoires (zoals de manometer) de standaard kleine maat gebruiken.

F4 1/2" (4-weg flens groot)

• Aantal poorten: 4 aansluitingen in totaal.
• Maten: De hoofdaansluiting aan de onderkant is de grootste maat, namelijk G1/2" binnendraad (~18,6 mm binnendiameter). De zijuitgangen zijn G1/4" binnendraad.
• Toepassing: Bedoeld voor zware of industriële compressoren met een grote luchtdoorvoer en een dikke aansluiting op de ketel.
